Видеокоммутатор универсальный проходной "Видеоком-8"
для наложения внешнего сигнала и для контроля

Видеокоммутатор универсальный проходной "Видеоком-8" предназначен для многоканальных станций кабельного и микроволнового телевидения и для передающих телецентров. Видеокоммутатор позволяет подключить последовательно в любой из восьми транслируемых каналов внешнюю титровальную машину ("бегущую строку"), генератор логотипа, инсертер титров точного времени, температуры и т.д. При этом выходной сигнал выбранного канала будет дополнен соответствующим изображением, а результат сложения можно контролировать на внешнем видеомониторе (телевизоре). Возможно также полное замещение видеосигнала в выбранном канале другим сигналом, например, рекламой с видеоплеера. Кроме того, в телерадиокомпаниях видеокоммутатор "Видеоком-8" можно использовать по структуре "8 в 1" или "1 в 8". Возможна параллельная работа нескольких блоков в режиме "S-Video + Audio" и управление от компьютера. Переключение сигналов осуществляется с временными задержками, необходимыми для полной синхронизации внешнего ведомого источника, а моменты переключения совпадают с интервалом гашения кадровых импульсов, что обеспечивает отсутствие "подрывов" изображения. Выбор номера канала осуществляется нажатием кнопки с индикацией на передней панели коммутатора или дистанционно от компьютера по интерфейсу RS232.

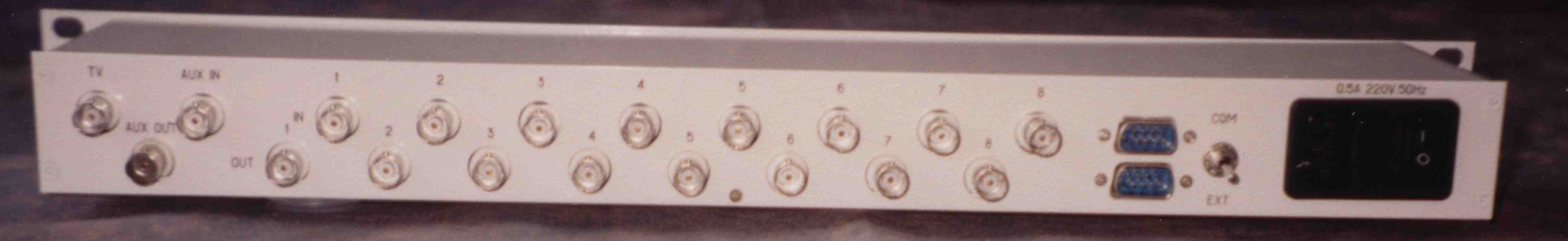

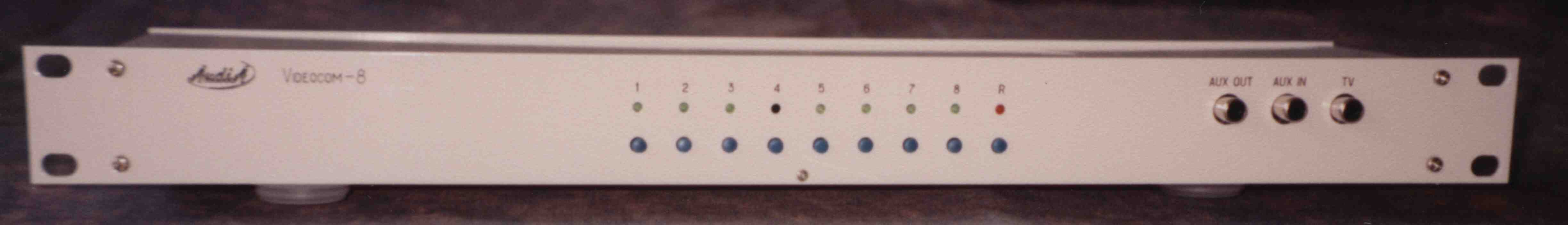

Внешний вид передней и задней панелей видеокоммутатора приведен на рисунках соответственно:


Тип видео разъемов на задней панели - розетки BNC (монтаж на плату). Для удобства быстрой коммутации внешнего источника на передней панели входы-выходы AUX и TV продублированы разъемами RCA. Для подключения компьютера и для передачи управления на второй блок (в случае пары сигналов YC S-Video) установлены два запараллеленных разъема DB9 для стандартного компьютерного нуль-модемного кабеля длиной 1,5 - 5 м. Ввод сетевого питания - посредством еврокабеля с блочной розеткой. Выключатель питания на передней панели „1/0", кнопки выбора каналов „1...8", кнопка сброса „R" имеют встроенные светодиодные индикаторы. Аналогичные кнопки с индикаторами имеются на пульте дистанционного управления.

Основные технические характеристики "Видеоком-8"

  • Число входных и выходных каналов - 8.
  • Эквивалентное входное и выходное согласованное сопротивление каждого канала - 75 Ом (с использованием активных повторителей).
  • Максимальный размах амплитуды напряжения видеосигнала - от минус 3 до + 3 В.
  • Полоса пропускания видеосигнала по уровню минус 3 дБ - от 0 до 30 МГц.
  • Переходное затухание между каналами на частоте 1 МГц - не менее 55 дБ.
  • Время, отводимое на синхронизацию внешнего источника перед коммутацией- 200 мс.
  • Момент коммутации - в интервале гашения кадрового импульса.
  • Варианты использования коммутатора:

    а) проходной 8 в 8 с наложением внешнего сигнала по отводам Aux,

    б) контрольный 8 в 8 с контролем любого из каналов (Aux Out и Aux In соединены),

    в) мультиплексный 8 в 1 с выводом любого входного канала 1…8 на Aux Out,

    г) демультиплексный 1 в 8 с выдачей со входа Aux In на любой выход 1...8.

  • Коммутация композитного CVBS или S-video (2 коммутатора) сигналов PAL/SECAM.
  • Конструктивное исполнение - модуль 1U 19' Rack размерами 490 х 100 х 44 мм.
  • Масса - не более 2 кг.
  • Электропитание - от сети (220 ± 22) В, (50 ± 1) Гц, потребление - не более 20 Вт
