Квазипиковый измеритель уровня, объединенный с коррелометром, используется для визуального контроля уровня напряжения и коэффициента корреляции звукового сигнала в трактах телерадиовещания.

Конструкция КР-02П выполнена в виде функционально завершенного вмонтированного модуля со светодиодными индикаторами, кнопкой “+20 дБ” (дополнительное усиление в 10 раз), переключателем “М” (память) на передней панели и с входным разъемом на задней панели.

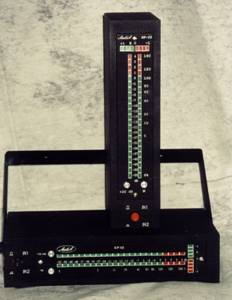

Конструктивно КР-02П выполняется в горизонтальном или вертикальном исполнении, предусмотрены дополнительные установочные элементы. Питание от сети 220 В 50 Гц, потребляемая мощность не более 30 Вт.

КР-02П отвечает требованиям ГОСТ 21185-75 “Измерители уровня квазипиковые. Типы и основные параметры. Методы измерений”.

Основные параметры:

• Габаритные размеры для горизонтального исполнения – ширина 240 мм, высота 56 мм, глубина 140 мм (без кабельной части разъемов). Масса – не более 1,2 кг.
• Входы и выходы на проход (каналы А и В стереопары) – симметричные разъемы Jack ¼” или XLR Canon (под заказ).
• Номинальный уровень напряжения сигнала 0 дБ – 0.775 В или 1,546 В.
• Диапазон шкалы – от минус 55 до + 4 дБ.
• Цена деления индикатора – 1 дБ (-1 до + 4 дБ), 2 дБ (-7 до –1дБ), 3 дБ (- 40 до -7 дБ), 5 дБ (от - 55 до - 40 дБ). Число дискретов светодиодного индикатора – 23 на канал.
• Входное сопротивление – 20 кОм ± 5%.
• Время интегрирования при нарастании сигнала – 5 мс.
• Время спада сигнала – 1,75 с.
