Квазипиковый измеритель уровня, объединенный с коррелометром, используется для оперативного визуального контроля уровня напряжения и коэффициента корреляции звукового сигнала в каналах и трактах радио- и телевещания.

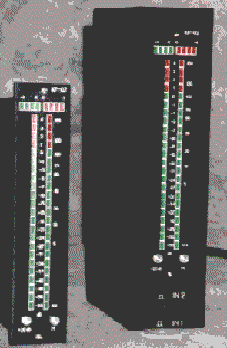

Конструкция КР-02 выполнена в виде малогабаритного функционально завершенного вмонтированного модуля со светодиодными индикаторами, кнопкой “+20 дБ” (дополнительное усиление в 10 раз), переключателем “М” (память) на передней панели и с входным разъемом на задней панели.

Габаритные и монтажные размеры КР-02 совпадают с размерами распространенного аналогичного измерителя фирмы RTW, кроме глубины, которая у КР-02 на 20 мм меньше. Используется двухполярное напряжение питания от ±10 В до ±18 В или однополярное от 20 до 36 В. Это обеспечивает универсальность применения КР-02 в разных пультах, контрольных устройствах и т.д. Есть вариант исполнения в автономном корпусе с вертикальной или горизонтальной установкой на стену или на стол и с вмонтированным источником питания от сети 220 В, 50 Гц.

Элементная база КР-02 – современная аналого-цифровая техника, которая обеспечивает относительно низкую стоимость устройства, - его можно рассматривать как качественную альтернативу импортным аналогам.

КР-02 отвечает требованиям ГОСТ 21185-75 “Измерители уровня квазипиковые. Типы и основные параметры. Методы измерений.”

Основные параметры:

• Габаритные размеры без кабельной части входного разъема – не более 190х40х97 мм. Масса – не более 0,7 кг.
• Входы – два симметричных (каналы А и В стереопары).
• Номинальный уровень напряжения сигнала 0 дБ – 1,546 В эф. На плате установлены переключатели для изменения номинального уровня.
• Диапазон шкалы – от минус 55 до +4 дБ.
• Цена деления индикатора – 1 дБ (-1 до +4 дБ), 2 дБ (-7 до –1дБ), 3 дБ (- 40 до -7 дБ), 5 дБ (от - 55 до - 40 дБ). Число дискретов светодиодного индикатора – 23 на канал.
• Входное сопротивление – 20 кОм ± 5%.
• Время интегрирования при нарастании сигнала – 5 мс.
• Время спада сигнала – 1,75 с.
• Диапазон рабочих температур от + 10 º С до + 30 ºС, относительная влажность – до 86% при температуре 20 º.С, барометрическое давление - от 84 до 106,7 КПа.
