Обходной релейный видеокоммутатор для компьютерных систем
«Видеоаудиоком-22/22-АРУ»

Новый обходной релейный видеоаудиокоммутатор для компьютерных систем «Видеоаудиоком-22» разработан для вещательных аппаратных эфирного и кабельного телевидения.

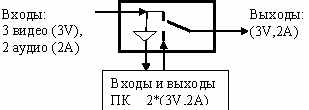

Структура коммутатора условно показана на рисунке – вход основного сигнала, выход основного сигнала, буферизированный отвод от основного входа на персональный компьютер (ПК), вход второго (компьютерного) сигнала. С каждого входа на выход параллельно коммутируются 5 сигналов: 3 видео (3V) и 2 звуковых (2A), например: компонентное видео и стерео аудио. По двум аудиовыходам с ПК в модификации «Видеоаудиоком-22-АРУ» подключается автоматический регулятор уровня звукового аудиосигнала с параметрами, соответствующим изделию «Аудио-АРУ-2».

Управляется от USB-интерфейса, сигналом GPI или вручную. При работе с компьютером по USB-интерфейсу программа пользователя или отдельная программа, входящая в комплект поставки, постоянно сообщает контроллеру коммутатора о своей активности. В случае зависания компьютера или программы пользователя коммутатор восстанавливает прямое прохождение видеоаудиосигналов. Допускается коммутация цифровых сигналов. Синхронизация и мониторинг входных сигналов не задействованы.

Коммутатор выполнен в корпусе Rack 1U и питается от интерфейса USB или от сетевого адаптера +5 В.
